家裝水電安裝規范 你知道多少？

 在我們家裝施工中水電安裝是大部分業主都比較關心的問題，因為一旦水電施工方面操作有所閃失或者失誤，在日后業主使用上都會留下隱患問題，

    1水電安裝中必要的規范

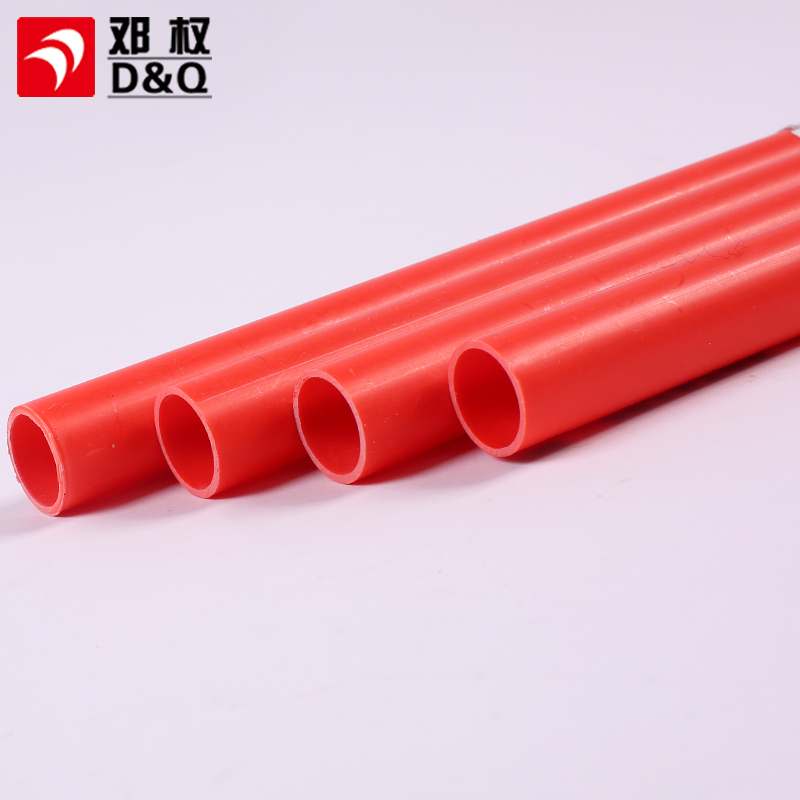

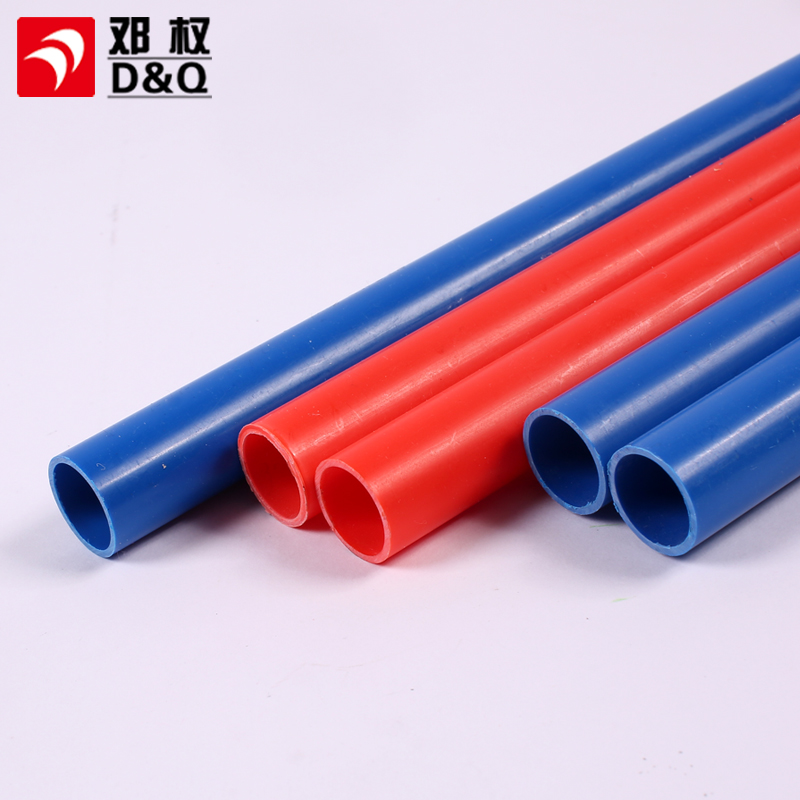

    1)布線要講“橫平豎直”的原則。使用專用中材PVC阻燃型電線管，線管在線槽中必須固定，線盒與線管相接時應使用鎖母，直管每隔80cm使用一個管卡，拐角處每隔20cm使用一個管卡。

    2)插座在墻的上部，在墻面垂直向上開槽，至墻的頂部安裝裝飾角線的安裝線內，如果是在墻的下部，垂直向下開槽至安裝踢腳板的底部，開槽深度應一致，槽線及頂直應先在墻面彈出控制線后，再用切割機切割墻面，用機器開槽。

    3)使用中材PVC管，在彎管時用彈簧現彎，不得使用90°彎頭及三通，線路安裝時必須加護線套管，采用膠粘進行連接，套管邊接應緊密、平直、平順，直角拐角處應將角內側切開，切口一側切圓弧形接口后，折彎安裝。

    4)管道絞牙深度掌握適中，無毛刺。管道連接處用生料帶纏5～6圈，管道絞牙數為5～6牙，直到擰緊接頭，千萬不能爛牙接進管中。

    5)導線裝入套管后，應使用導線固定工具，先固定在墻面及墻內后，再抹灰隱蔽。

    6)要非常注意的一點，切記嚴禁線管直接鋪設在復合板下面，如果在實木地板下的線管必須要做加固措施。

    7)在廚房和衛生間的地面上不能有任何的線管，在這一點上我們必須要加強處理，防止水滲入線管內。

    8)一線一管。穿入線管的導線不應大于線管的40%孔面積，管內導線不得有接頭，不同用途的導線嚴禁混穿于一根線管內。

    9)導線進入線盒必須保證留有一定的長度，留有10～15cm，音響留100cm，穿軟管以便進行開關、插座的安裝維修。

    10)裝水管距離墻面應為1.5cm[WU1]，左熱右冷，間距15cm。

    11)電線與水管平行距不應小于30cm，交叉、過橋距不應小于10cm。

    12)電線點與點不能有接頭，吊頂內的暗線必須有阻燃管保護。

    13)水電驗收合格后，方可粉平線槽，墻槽應用1:3水泥砂漿填補密實，分兩次粉平墻面。

    2強電系統施工工藝要求

    1)每戶應設置分戶配電箱，配電箱安裝位置，漏電箱安裝位置：應安裝在易操作位置，便于日常維修。

    2)配電箱內應設漏電斷路器，漏電動作電流應不大于30mA，有過負荷、過電壓保護功能，并分?jǐn)?shù)路出線，分別控制照明、空調、插座等，其回路應確保負荷正常使用。箱體的底面離地面高度變寬宜1.8m。不可擅自移動原配電箱位置，若需移位要加過渡盒，并與設計、監理方確定方案，在監理指導下方能進行施工。

    3)電路排布為所有空調各自獨方一路，所有照明為一路，廚房插座為一路，廚房、衛生間單放插座，衛生間用電設施及衛生間插座為一路，除廚、衛以外的所有普通插座為一路，不同的房型均可參照以上辦法。

    4)兩路線的零線、地線不能共用。兩路線不能穿同一管內，電線和暖氣、熱水、煤氣管之間的平行距離不應小于30cm，交叉距離不應小于10cm。

    5)普通插座與燈具超過25只的需增加分路進行控制。

    6)入口總開*少為60A以上，客廳和空調*好為40A。

    7)衛生間安裝浴霸的應單獨分路，線直徑為2.5mm平方，衛生間內安裝電水器時應單獨分路，視容量大，小確定用線截面，一般為2.5mm平方－4mm平方左右。

    8)廚房用電：廚房需要單獨分路導線徑2.5mm平方。

    9)導線色標：配電箱及各回路配線均需按規范要求進行分色。

    10)配線時，相線與零線的顏色應不同，同一住宅相線(L)顏色應統一，零線(N)宜用藍色，保護線(PE)必須用黃綠雙色線。穿入配管導線的接頭應設在接線盒內，接頭搭接應牢固，絕緣帶包纏應均勻緊密。

    11)文明施工，規范施工，加速施工，給整個工程開個好頭。

    3弱電系統施工的技術施工要求

    1)電話必須使用專用電話線穿線管敷設，不能與其他線混穿一管。

    2)TV有線電視線必須采用符合要求的同軸電纜線(寬頻7.5II)，并嚴禁對接，有線網絡線的彎曲半徑>或=8D(R為64mm)。

    3)TV有線電視線嚴禁與網絡線混穿一管。

    4)強弱電嚴禁在同一根管內鋪設，不得接入同一個接線盒。

    5)強弱電線管間距要大于15mm。電話線、電視線等信號線不能和電線平行走線。

    6)四終端以下的安裝，應采用分頻器(分配器)。分配必須安裝在120型的大方線盒內(TV盒)，減少電平信號的損失，同時又便于維修。

    7）進行通電實驗，檢查所有電器元件的工作狀態功能是否正常。

    8)留足音響線出口的長度方便以后移位(應留足1m距離)，并保護。

    9）完畢后有電工繪制電路圖(電器排列平面圖，系統圖)。

    10)電工必須持證上崗，配備規范電工工具。

    11)電工工作時必須穿絕緣鞋，必須兩人以上操作，嚴禁穿短褲進行工作，文明施工。

    4燈具的安裝工藝要求

    1)燈具的安裝最基本的要求就是牢固。

    2)室內安裝壁燈、床頭燈、臺燈、落地?zé)?、鏡前燈等燈具時，高度低于2.4m及以下的燈具的金屬外殼均應接地可靠，以保證使用安全。

    3)衛生間及廚房裝矮腳燈頭時，宜采用瓷螺口燈頭接線，相線(開關線)應接在中心觸點端子上，零線接在螺紋端子上。

    4)臺燈等帶開關的燈頭，為了安全，開關手柄不應有裸露的金屬部分。

    5)裝飾吊平頂安裝各類燈具時，應按照燈具的安裝說明要求進行，安裝燈具重量大于3kg應采用預埋吊鉤或從屋頂用膨脹螺栓直接固定支吊架安(能用吊平頂?shù)跄君埞侵Ъ馨惭b燈具)。不得掛在相鄰的水管、電管上，必須獨立吊掛。從燈頭箱盒引出的導線應用軟管保護至燈位，防止導線裸露在平頂內。

    6)輕型燈具，可吊掛在原有或附加大、中龍骨上，但必須作加固處理。嚴禁吊掛在空調風管、水管和電管上。

    7)成排燈具必須橫平豎直，允許偏差不大于3mm。

    8)在吊平頂內與燈具連接的導線，必須有軟管保護，不得裸線。

    5成品保護

    1)安裝開關、插座時不得碰壞墻面，要保持墻面的清潔。

    2)開關、插座安裝完畢后，不得再次進行噴漿，以保持面板的清潔。

    3)其他工種在施工時，不要碰壞和碰歪開關、插座。

    6開關、插座安裝工藝要求

    1)根據設計和客戶方案要求確定開關、插座、燈具的相關位置。

    2)插座、開關安裝牢固，四周無縫隙；面向電源插座的相線和零線的位置右相左零，有接地孔的插座，其他線插應為上方位置，接地應可靠。

    3)插座離地面應不低于20cm。同一室內安裝的插座應采用防觸電保護措施的插座；成排安裝的插座高低不應大于2mm。

    4)開關、插座整潔無污跡。1.5m以下安裝的插座應采用防守觸電保護的插座；線盒內導線應留有余量，長度宜為15cm。接線時相線進開關，零線直接進燈頭，螺口燈頭相線不應接外殼。

    5)照明燈開關距地面高度宜為1.3m，開關、插座距門口為15～20cm，開關不宜裝在門后。

    6)開關位置應與燈頭位相對應，同一室內開關方向應一致。

    7）暗盒要平整，不能超出墻平面，安裝在木質材料上的開關、插座的接線盒要接至面板底。線管要低于墻平面，與暗盒連接用暗盒螺母，開關、插座分別要在同一水平上。

    7應注意的質量問題

    1）開關、插座的面板不平整，與建筑物表面之間有縫隙。應調整面板后在擰緊固定螺絲，使其緊貼建筑物表面。

    2）開關未斷相，插座的相線、零線及地線壓接混亂，應按要求進行改正。

    3）多燈房間開關與控制燈具順序不對應。在接線時應仔細分清各路燈具的導線，依次壓接，并保證開關方向一致。

    4）固定面板的螺絲不統一（分一字/十字螺絲）。為了美觀，應選用統一的螺絲。

    5）開關、插座箱內拱頭接線，應改為雞爪接導線總頭，再分支導線接個開關或插座端頭?；虿捎肔C安全型壓線帽壓接總頭后，再分支進行導線連接。

    6）同一房間的開關、插座的安裝高度這差超出允許偏差范圍，應即時更正。
