PVC電線管穿線流程詳解

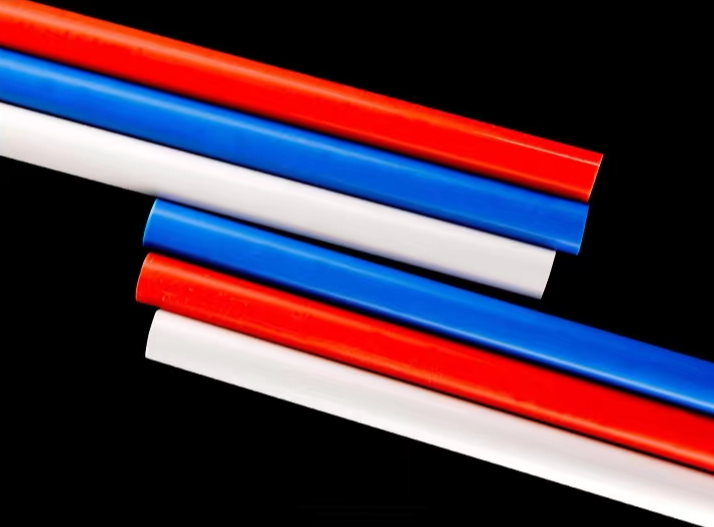

    pvc電線管是家庭電路改造中常用到的一種穿線管之一，其自身良好的物理、化學性能決定了材料本身在電線穿管中的廣泛應用。當然業內也對pvc電線管的施工方法與流程有一定的標準，那么具體是哪些內容呢。

    pvc電線管是家庭電路改造中常用到的一種穿線管之一，其自身良好的物理、化學性能決定了材料本身在電線穿管中的廣泛應用。當然業內也對pvc電線管的施工方法與流程有一定的標準，那么具體是哪些內容呢。下面就為大家介紹一下相關內容，一起來看看吧。

一、準備工作

1、選擇導線 各回路的導線應嚴格按照設計圖樣選擇型號規格，相線、零線及保護地線應加以區分，用黃、綠、紅顏色的導線分別作L1、L2、L3相線，黃綠雙色線作接地線，藍色線作N線。

2、清掃管路 配管完畢后，在穿線之前，必須對所有的管路進行清掃。清掃管路的目的是清除管路中的灰塵、泥渣等雜物。具體方法為：將布條的兩端牢固地綁扎在帶線上，兩人來回拉動帶線，將管內雜物清凈。

3、穿帶線 穿帶線的目的是檢查管路是否暢通，管路的走向及盒、箱質量是否符合設計及施工圖要求。帶線采用φ2mm的鋼絲，先將鋼絲的一端彎成不封口的圓圈，再利用穿線器將帶線穿入管路內，在管路的兩端應留有10～15cm的裕量（在管路較長或轉彎多時，可以在敷設管路的同時將帶線一并穿好）。當穿帶線受阻時，可用兩根鋼絲分別穿入管路的兩端，同時攪動，使兩根鋼絲的端頭互相鉤絞在一起，然后將帶線拉出。引線鋼絲的形狀如圖17所示。當引線鋼絲鉤住后，可抽出其中的一根，管內留一根鋼絲以備穿線用。

二、放線及斷線

 1、放線 放線前應根據設計圖樣對導線的規格、型號進行核對。放線時導線應置于放線架或放線車上，不能將導線在地上隨意拖拉，更不能野蠻用力拖拽，以防損壞絕緣層或拉斷線芯。

 2、斷線 剪斷導線時，導線的預留長度按以下情況予以考慮：接線盒、開關盒、插銷盒及燈頭盒內導線的預留長度為15cm；配電箱內導線的預留長度為配電箱箱體周長的1/2；干線在分支處，可不剪斷導線而直接作分支接頭。

3、導線與帶線的綁扎 當導線根數較少時，可將導線前端的絕緣層削去，然后將線芯直接插入帶線的盤圈內并折回壓實，綁扎牢固；當導線根數較多或導線截面較大時，可將導線前端的絕緣層削去，然后將線芯斜錯排列在帶線上，用綁線纏繞綁扎牢固。

 4、管內穿線 穿線時，在管子兩端口處各有一人，一人負責將導線束慢慢送入管內，另一人負責慢慢抽出引線鋼絲，要求步調一致，如圖19所示。PVC管線線路一般使用單股硬導線，單股硬導線有一定的硬度，可直接穿入管內。在線路穿線中，如遇月彎導線不能穿過時，可卸下月彎，待導線穿過后再安裝將塑料管連接好。 【重要提醒】 在穿線前，應檢查鋼管（電線管）各個管口的護口是否齊全，如有遺漏和破損，均應補齊和更換。穿線時應注意以下事項： ①同一交流回路的導線必須穿在同一管內；不同回路，不同電壓和交流與直流的導線，不得穿入同一管內。 ②在伸縮縫、沉降縫處，導線應留有一定的余量。以保證補償裝置活動自如。

 5、導線連接 當使用導線進行電氣連接時，必須先削掉絕緣再進行連接，多股線需搪錫或壓接，包纏繩絲。單股導線（1.5～6mm2）建議采用具有工藝成熟的壓接法，但壓接帽的選擇必須按照產品說明書進行。導線連接后，應進行絕緣層恢復。

 6、線路檢查及絕緣搖測

①線路檢查 線路安裝完畢，應進行自檢和互檢。檢查導線接、焊、包是否符合設計要求及有關施工驗收規范及質量驗收標準的規定，不符合規定的應立即糾正，檢查無誤后方可進行絕緣搖測。

②絕緣電阻搖測 照明線路的絕緣電阻搖測一般選用500V絕緣電阻表，搖動速度保持在120r/min左右，讀數應采用1min后的讀數為宜。

以上就是為大家介紹的pvc電線管穿線流程詳解的全部內容。
