淺析A型克拉管和B型克拉管的區別
HDPE纏繞結構壁管分為A型、B型兩種管材，都可以成為克拉管， 那么A型克拉管和B型克拉管有什么區別呢？今天鄧權塑業就此問題，給大家做一下詳細解答:
一、A型克拉管和B型克拉管分別指什么？
克拉管分為兩種管一種是A型克拉管，一種是B型克拉管。
1、A型克拉管是指HDPE中空壁纏繞管：
1）產品名稱：A型克拉管，全稱HDPE中空壁纏繞管（下稱：A型管）；
2）采用標準：A型管必須符合國家標準《埋地用聚乙烯（PE）結構壁管道系統》第2部分：《聚乙烯纏繞結構壁管材》（GB/T19472.2-2004）的要求；
3）連接方式：A型管連采用白鋼卡箍式彈性連接方式。
4）主要原料：A型管以高密度聚乙烯（HDPE）為原料。
5）口端：A型管口端是平口的。
6）電熔絲：A型管端部沒有電熔絲。
2、B型克拉管是指HDPE (高密度聚乙烯)纏繞增強管：
1）產品名稱：B型管，全稱HDPE (高密度聚乙烯)纏繞增強管（下稱：B型管）
2）采用標準：B型管管材必須符合GB/T19472.2-2004規定的B型結構壁管;
3）連接方式：B型管采用承插式電熔連接方式的纏繞管材。
4）主要原料：B型管采用無毒無害的高密度聚乙烯（PE）、聚丙烯（PP）波紋管為骨架管的頂級管材，混合一定比列色母料進行科學均勻配比。
5）口端：B型管口端是承插口的。
6）電熔絲：B型管端部有電熔絲。
二、A型管(HDPE中空壁纏繞管)

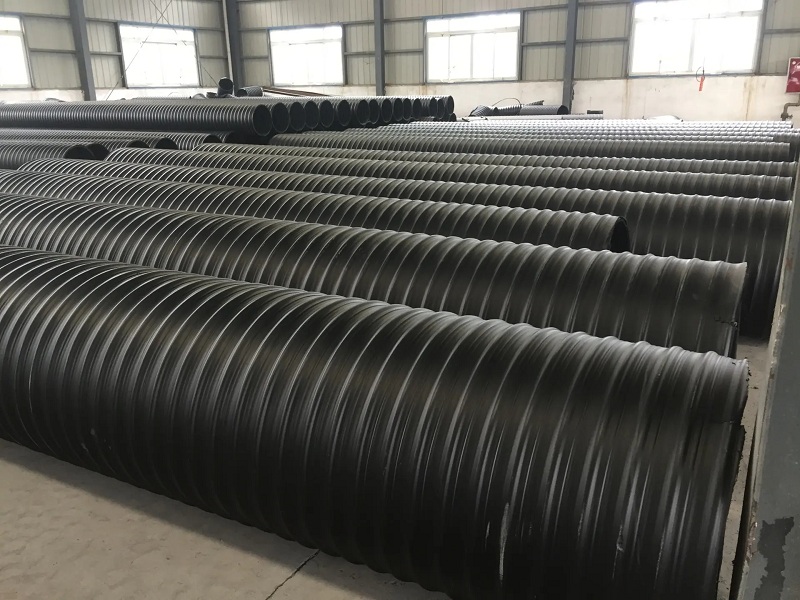

A型管
1、什么是中空管？
A型管全稱為HDPE中空壁纏繞管，A型管是一種以高密度聚乙烯（HDPE）為原料，采用熱態纏繞成型工藝制成的結構壁管材。
2、A型管的應用領域：
A型管(HDPE中空壁纏繞管)適用于輸送水溫度在45℃以下的市政排水、建筑室外排水、埋地農田輸排水、工業排污、道路排水、污水處理廠、運動場廣場工程排水及電氣電信工程等。 由于中空管屬化學建材，對節省能源、減小污染、保護環境具有重要意義 。
三、B型管 (HDPE纏繞B型管)

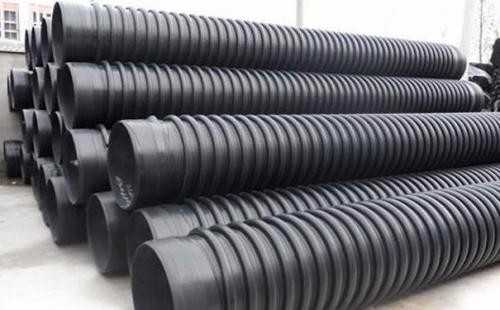

B型管
1、什么是B型管？
B型管（HDPE纏繞增強管）即是高密度聚乙烯結構壁熱態纏繞管，HDPE纏繞結構壁管，它是一種新型異形結構壁管材，采用高密度聚乙烯熱纏繞成型工藝制成。
2、B型管的應用領域：
1）排污系統：
熱態結構壁纏繞管的各種管壁結構和管材，檢查井，管件因其可靠的連接性能，可用于先進的排淺層系統。
2）排水系統：
用于將液體和氣體物質排放到河流或者海中。熱態結構壁纏繞管具有重量輕，安全，連接可靠，耐腐蝕及環剛度高等優點，因而采用熱態結構纏繞管具有很大的優勢。
3）儲罐與容器：:
采用聚乙烯或者聚炳烯的管材可用于生產立式或者臥式儲罐，且具有以下優點。適用于糧食儲存；耐酸堿；強度高；100 % 可靠；系統完整；雙平壁不滲漏。
4）管路整修：
采用“管中襯管”的方法重新整修破損管路的方法越來越重要
5）特殊應用：
熱態纏繞壁纏繞管還可以做特殊的用途像通風，通道等
四、A型克拉管和B型克拉管兩者的區別
1、A型管為HDPE中空壁纏繞管，口端是平口的；B型管為承插口纏繞管，口端是承插口的。
2、A型管端部沒有電熔絲，B型管端部有電熔絲。
3、A型管是內外都是平壁的中間是結構壁代表的是中空纏繞管；B型管內壁屏蔽外壁是異形增強結構的一般來說雙壁波紋管、克拉管為B型管。但是鋼塑復合的鋼帶管不能算在里面因為GB/T19472.中有描述。
B型克拉管
4、B型管是采用德國設備和技術，以高密度聚乙烯（HDPE）材料為原料，在熱熔狀態下纏繞成型，采用自然風冷卻后，冷態脫模,符合國標GB/T19472.2-2004規定的B型結構壁管。而A型管采用國產設備和技術，以高密度聚乙烯材料（HDPE）為原料，在熱熔狀態下纏繞成型，采用水冷,符合國標GB/T19472.2-2004規定的A型結構壁管。在工藝上先擠出方形管，經水冷卻后定形，再纏繞成圓形管，再用水冷卻。
兩者比較之下，B型管的優勢：
A）熱熔狀態纏繞,結構壁內外壁同步纏繞，管材整體均勻、沒有焊縫。
B）采用風冷，管材在成型內貯熱量完全散發，不會形成內應力，不會分層和開裂。
C）冷態脫模，管材冷卻至常溫時，采用模具收縮方式脫模，管材不會變形。兩者比較之下，中空管存
在的缺陷:
A）存在明顯的焊縫，且長度較長，質量難以控制。
B）水快速冷卻，熱量散發不均勻，結構壁存在應力?？刂撇缓脮r經常出現彈簧狀裂開。
C）外壁光滑，無法有效抑制因PE材料熱脹冷縮引起的縱向位移，經常造成在管道兩端形成應力集中，破壞接頭或管道與檢查井的連接，形成漏水。
5、B型管 (HDPE纏繞B型管)的慣性距是連續可調的且最大值可達19.8，所以管材環剛度高，DN1500以上的管材仍可以生產出16KN/m2以上的管材。而A型管(HDPE中空壁纏繞管),結構壁型高受限,可調慣性矩較小只能達到5,所能生產的管材環剛度低,基本為 8KN/㎡,當管材大于DN1000以上時其環剛度為SN4(≥4KN/㎡)。
6、B型管 (HDPE纏繞B型管)在生產時對產品原料性能要求極高，所以除了2%的色母粒以外，其它都為HDPE材料,所以價格相對低。而A型管(HDPE中空壁纏繞管)單位環剛度所產生耗材較多，所以成本較高。但由于生產設備投資較小，門坎較低，所以廠家較多，在無序的市場競爭下，為了在成本上取得優勢，大量采用無機物（碳酸鈣）和再生料，以致市場的價格差矩較大，并且低得離譜。
A型克拉管
7、B型管 (HDPE纏繞B型管)采用承插式電熔連接（剛性接口），接口部采用承插和電熔兩種方式同時
使用，確保了管材接口的受力能力，同時也保證了接口的密封性。B型管 (HDPE纏繞B型管)承受不均勻能力極強，并且施工方式可以多樣化，在需要快速回填地區，B型管 (HDPE纏繞B型管)可以在地面上進行多根預焊，再放入溝槽。而A型管(HDPE中空壁纏繞管)采用（電）熱熔帶方式進行連接，由于管材端口變形，（電）熱熔帶不能與管材完全粘后，施工時必須在溝槽內焊接，需要較大的土方開挖，施工速度慢。（電）熱熔帶連接，受力結構較差，加上管材焊了縫長，無法適應軟基或不均勻沉降地區敷設。
8、在同材質的B型管 (HDPE纏繞B型管）和A型管(HDPE中空壁纏繞管管）相比，在技術上B型管要優于A型管、應用上B型管還要優于A型管，在相同的指標下，兩種型式的管材用料相差不多，正常價位也應相差無幾，所B型管的性價比明顯要優于A型管。
9、B型管 (HDPE纏繞B型管)，在國家及省市重點工程中大量使用，尤其是沿海地區存在不均勻沉降地區更是普遍使用。而A型管(HDPE中空壁纏繞管)由于工藝和結構較不合理，用料不夠純，工程安全性太低，在一些重點工程中已被限制使用，在沿海地區已普遍不使用。
四、綜上所述:
我們不難得出，采用承插式電熔連接的B型管 (HDPE纏繞B型管)柔性最好，且接口為剛性接口，既確保了接口的密封性又有受力結構。在工程施工過程中，如果溝槽地下水位高，大面積降水困難，或者塌方嚴重，可以在地面上完成多根管的焊接在放入溝槽，這種方式是其它管材無法做到的，采用這種方式既可以加快施工進度、同時又可避免危險施工，并降低施工成本。
